绘图要义：简洁自明性，突出我们的优势，精美，尽量不留白，不浪费“寸土寸金”的写作区域！

1. 借助arxiv绘制表格

arXiv（网址 https://arxiv.org/），提供了论文的LaTeX源码文件，可供下载。对于自己不会画，或者画起来比较费时的表格（如下表）， 可以直接借用已有的模板。

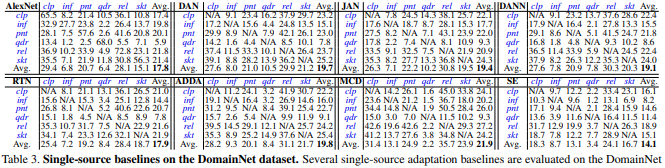

该表来自paper： Moment Matching for Multi-Source Domain Adaptation

步骤：

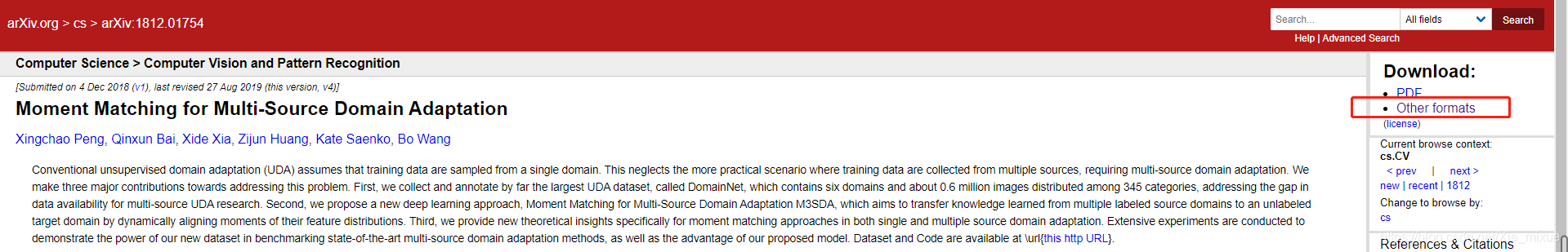

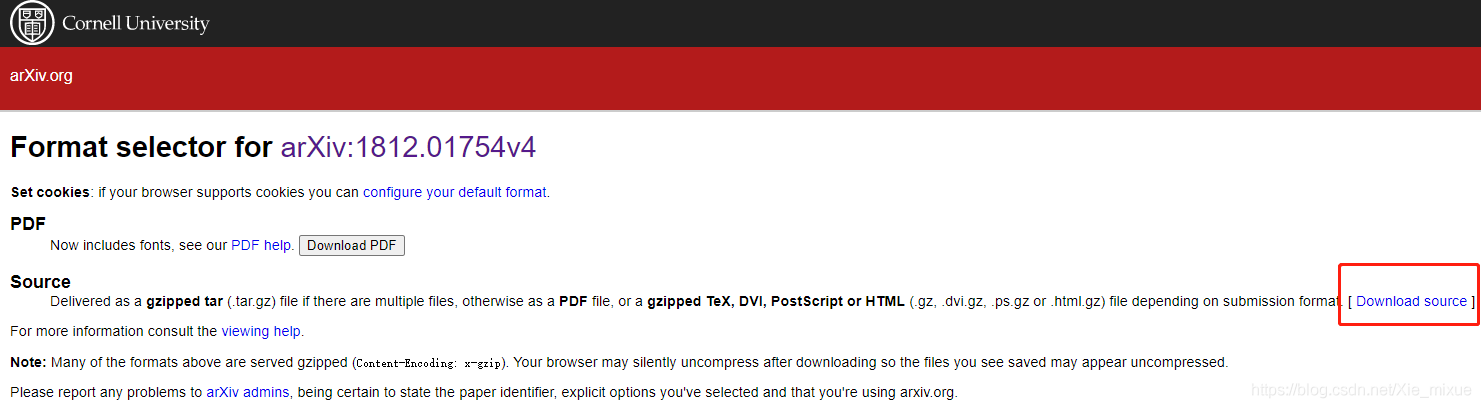

① 找到一篇arXiv论文的版面，点击Download中的Other formats；

② 点击Source下的：Download source；

③ 将下载的文件改名为：.zip，.rar或.tar.gz等尾缀，然后解压缩此文件，即可得对应的LaTeX源码。

2. 字体大小

①处的字体缩放后会显得很小，建议用Adobe Illustrator调整一下字体大小（包括坐标轴的标题和数字刻度）。

②处的内容不建议集成到图片中，否则也会被缩放。可以使用\subfigure命令将其放入caption里，从而和正文字体大小一致。

3. 配色

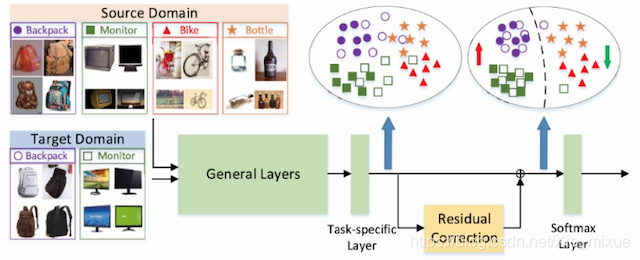

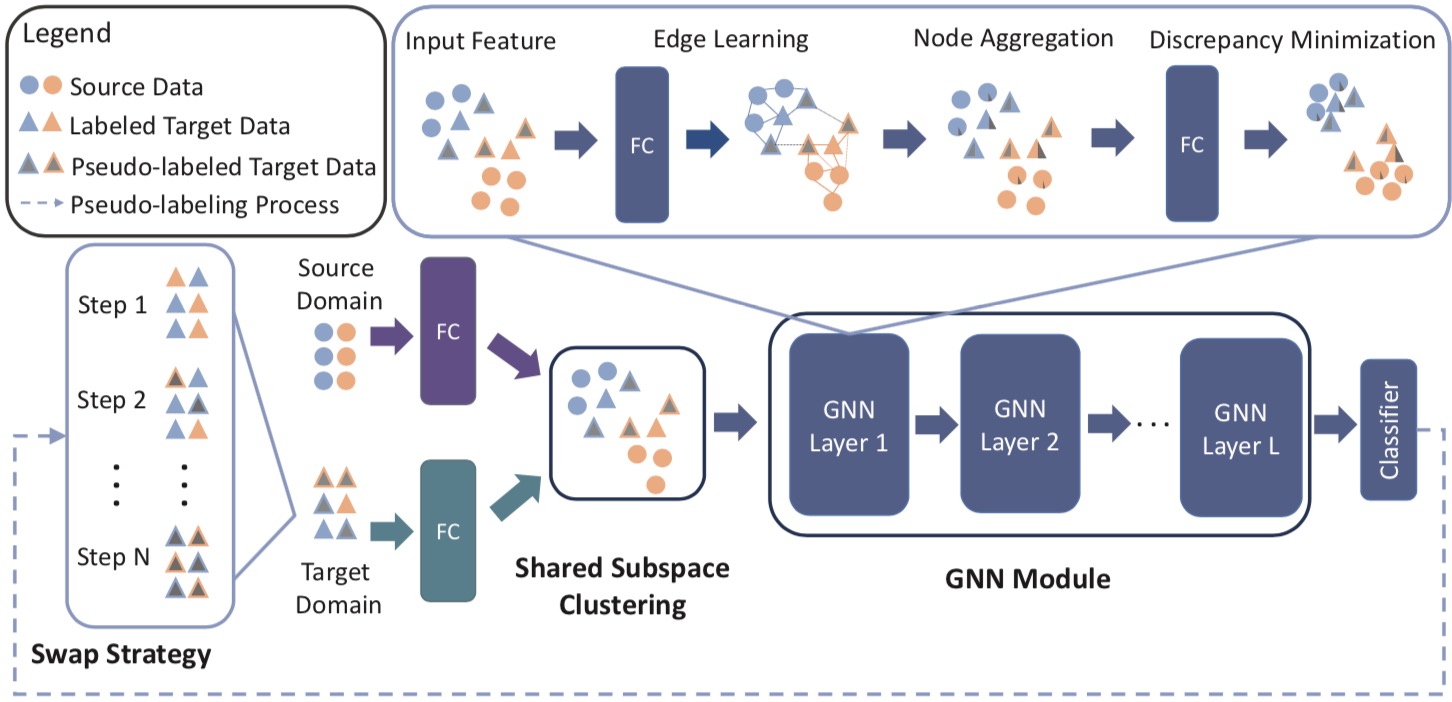

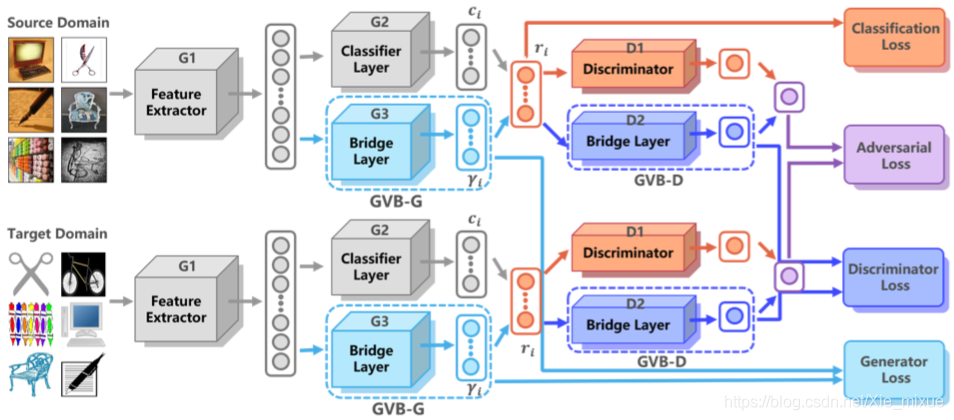

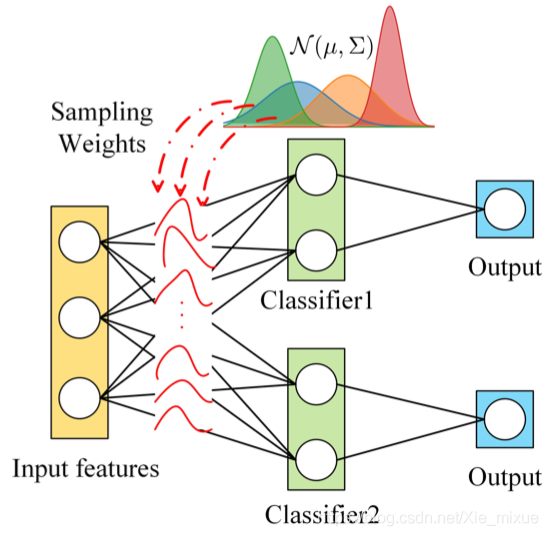

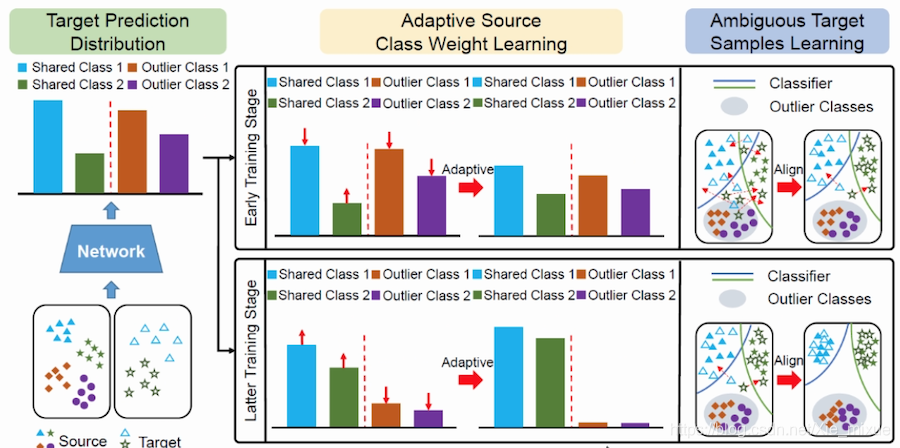

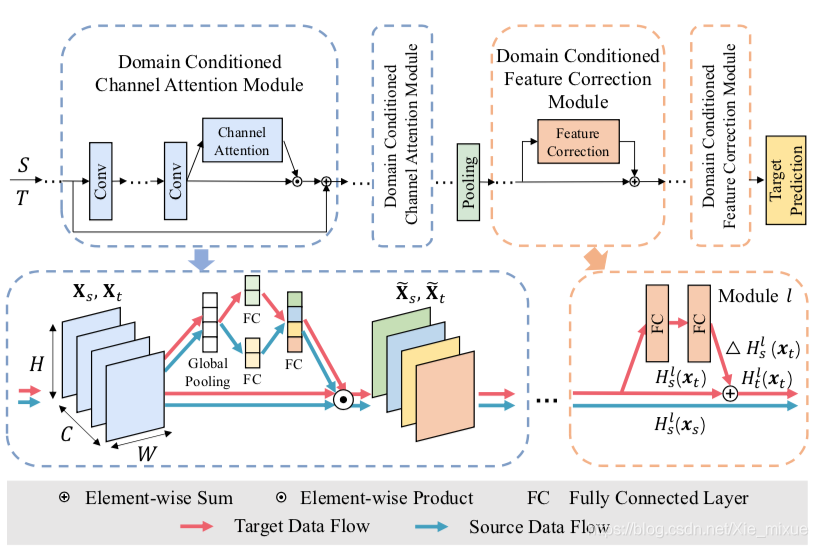

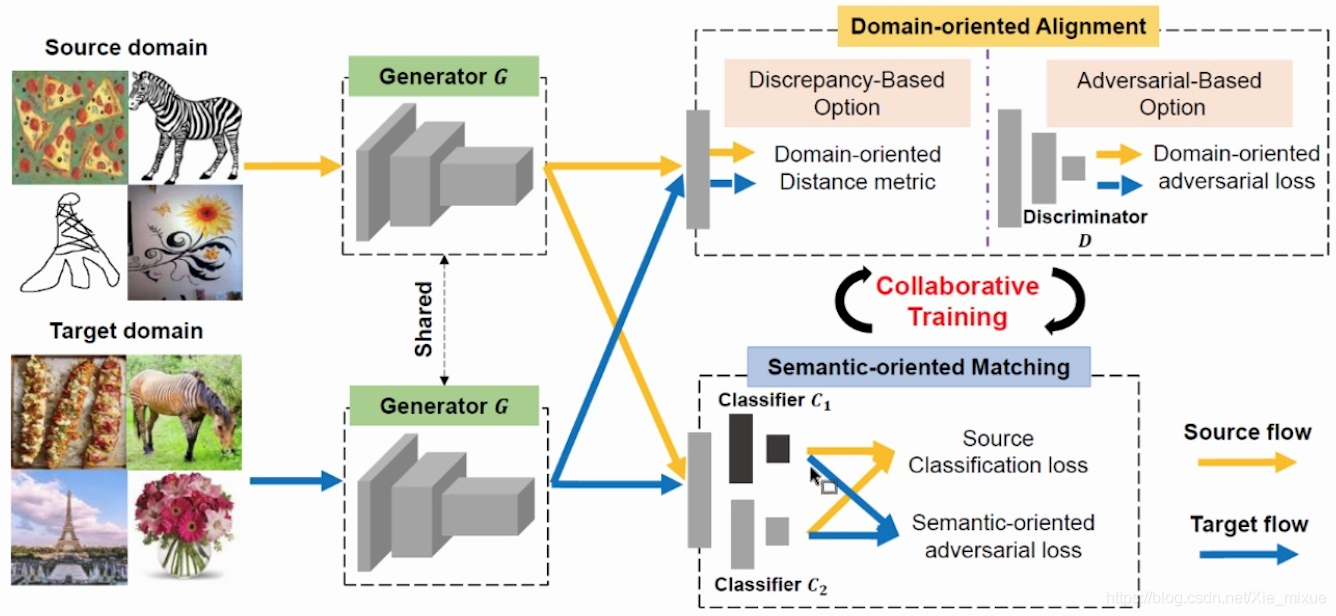

挑选了一些配色供大家参考，欢迎大家来补充，多多益善 (\^-\^) * method主图：除了配色，画主图的时候，也注意不要留太多空白区域。

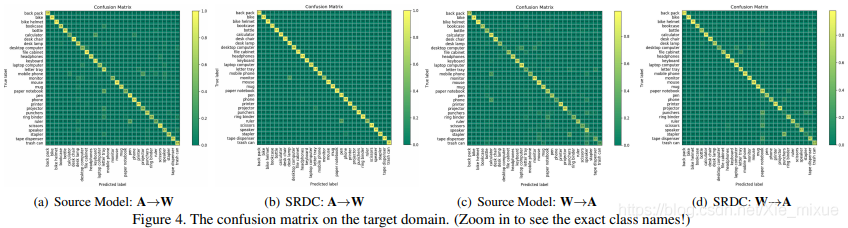

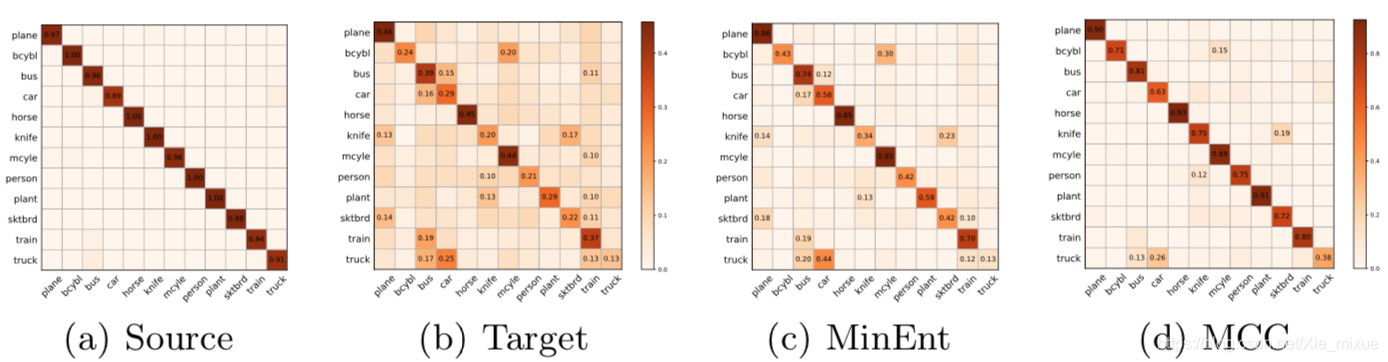

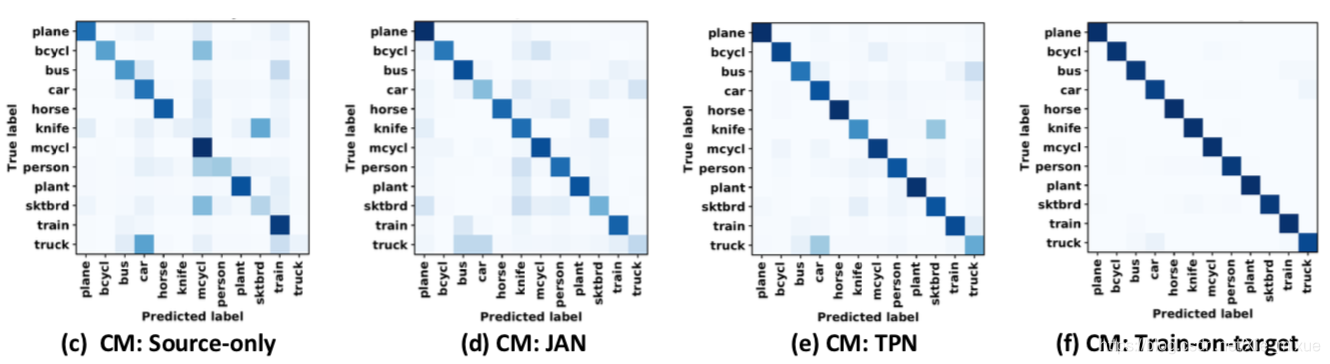

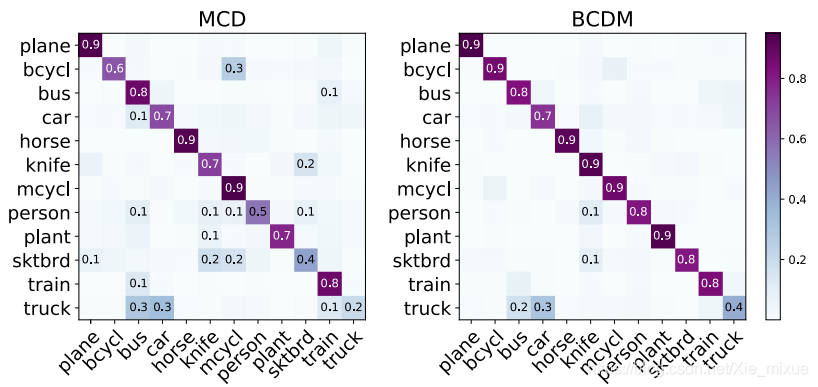

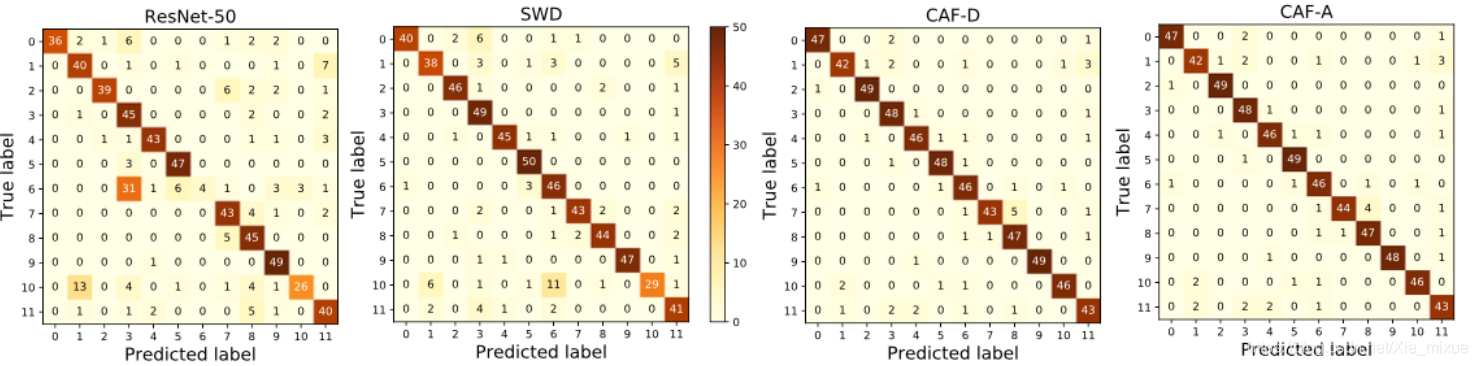

  • Confusion矩阵：

① 色卡： summer

② 色卡：Oranges

③ 色卡： Blues

④ 色卡： YlOrBr

⑤ 色卡：BuPu

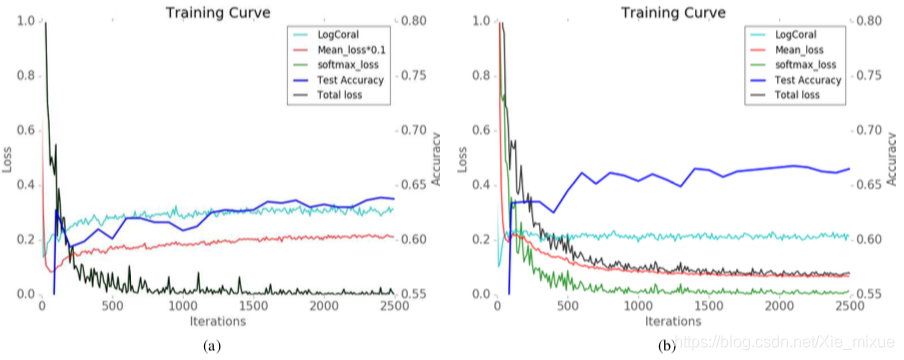

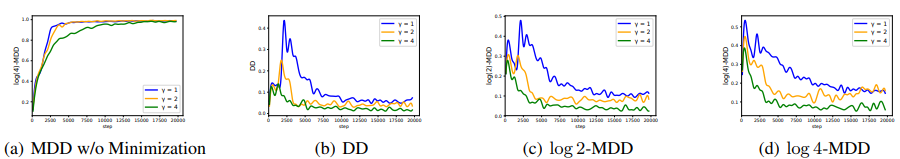

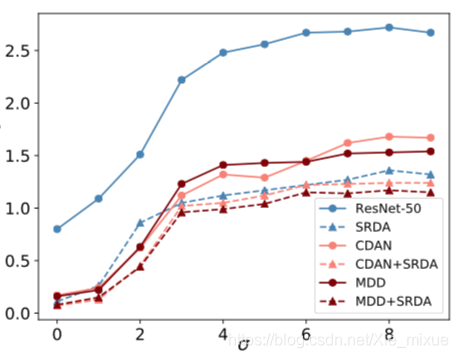

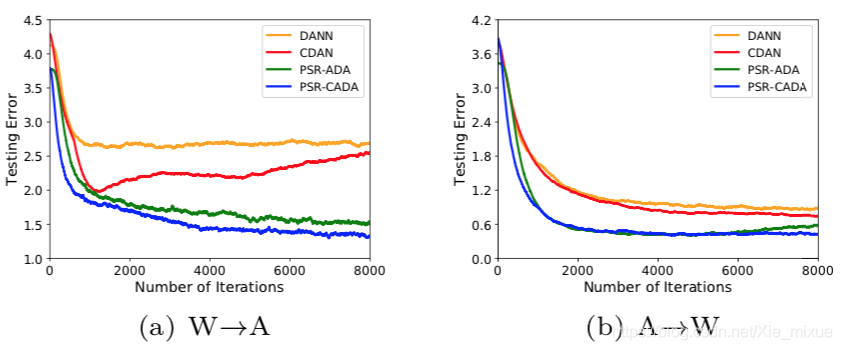

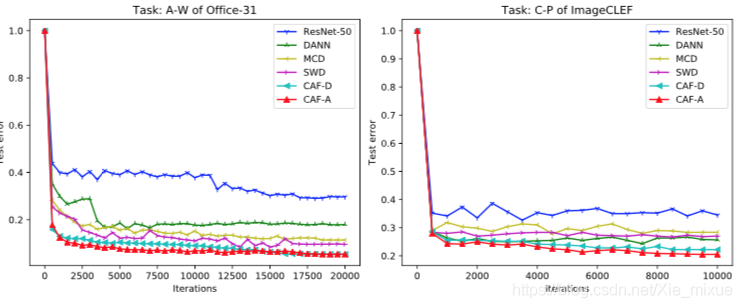

  • 曲线 ：

① 色卡：mediumblue，orange，forestgreen

② 色卡：blue， green， red，orange

③ 色卡：darkturquoise，limegreen，darkslategray，royalblue，lightcoral

④ 色卡：red，blue，green，c，y，m

⑤ 色卡：steelblue，salmon，maroon

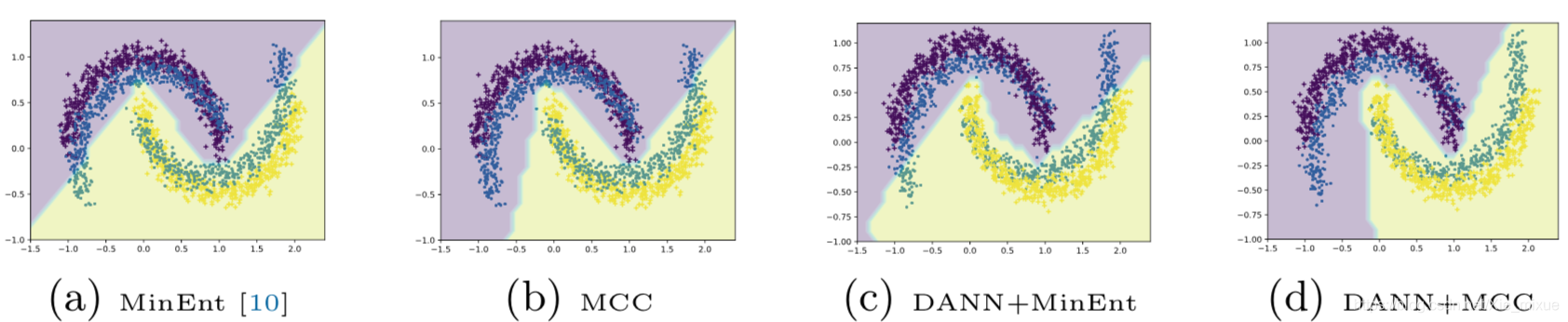

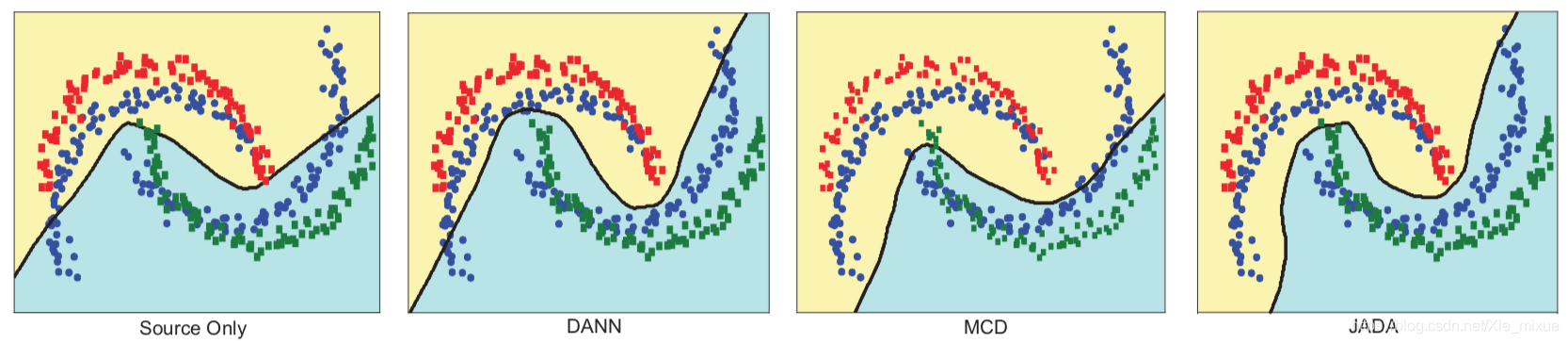

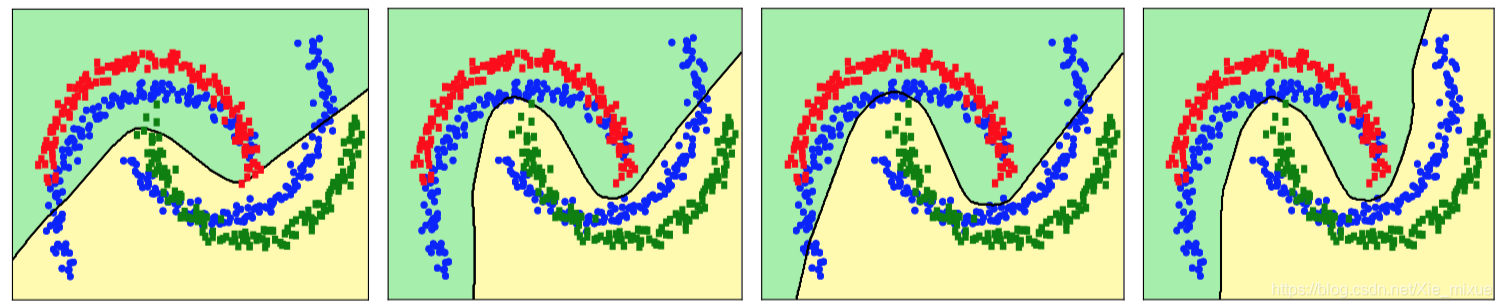

  • 双月图：

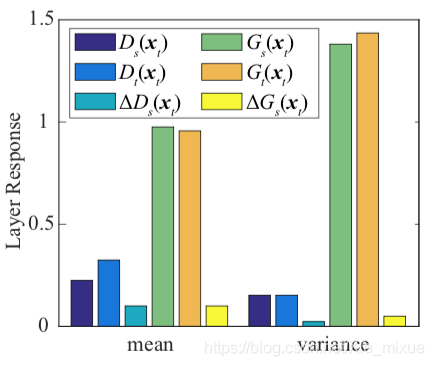

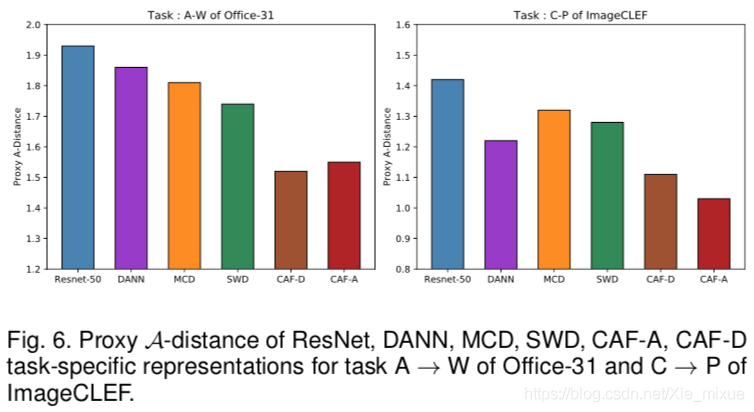

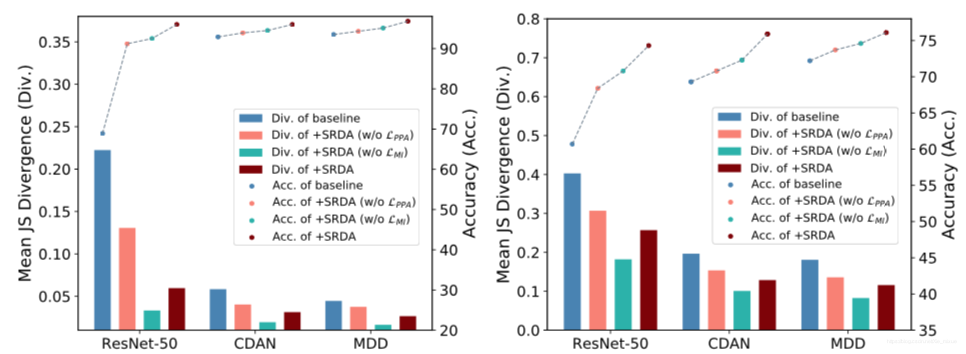

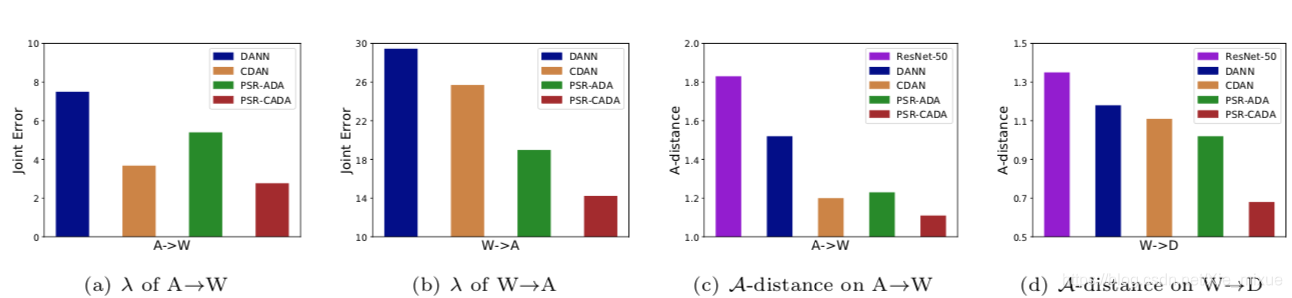

  • 柱状图：

① 色卡：darkblue，peru，forestgreen，brown

② 色卡：steelblue，blueviolet，darkorange，darkgreen，sienna，brown

③ 色卡：steelblue，salmon，lightseagreen，maroon

④ 色卡：darkblue，dodgerblue，darkcyan，sandybrown
